フラットトップクレーンの利点が明らかになる

理解する フラットトップタワークレーン

トップレスデザインとその主な利点の定義

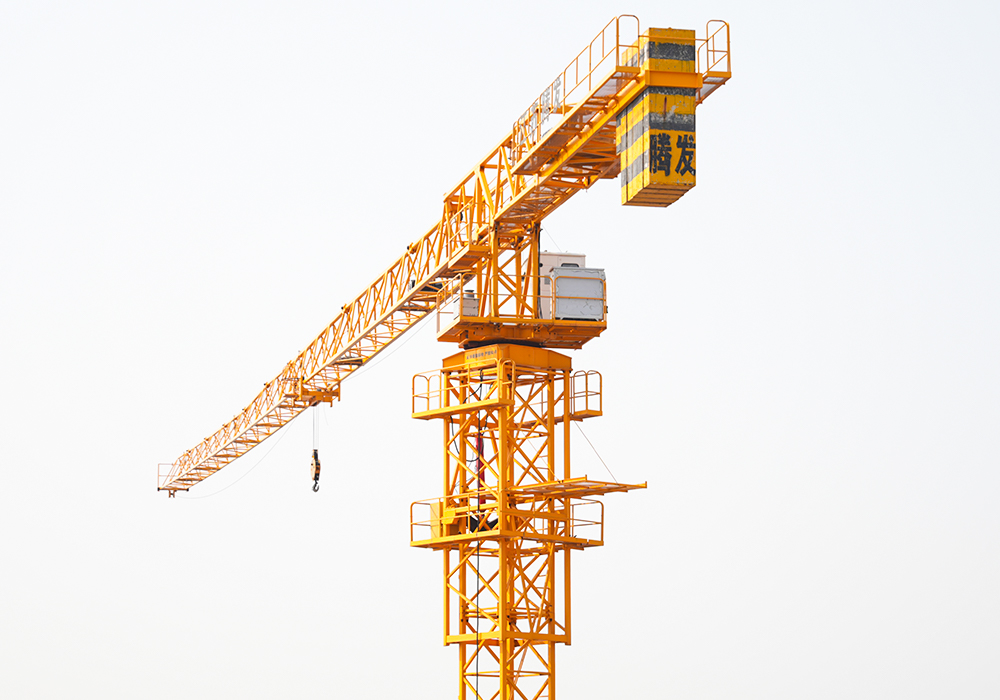

に内在するイノベーションは、 フラットトップタワークレーン その理由は、構造的に健全なモジュール設計にあります。ジブの上に通常見られるキャットヘッドとサポートタイを取り除くことにより、クレーンはよりシンプルで軽量、より適応性のある構造を実現します。ジブとカウンタージブはタワーマスト上部の旋回ユニットに直接接続されており、安定性は鋼製コンポーネント自体の構造的完全性に依存しています。この基本的な設計変更により、高密度構造における長年の課題に対処できます。このようにそびえ立つ頂部が存在しないことにより全体の高さが大幅に低減され、これは空港近くの現場や、複数のクレーンが近接して動作する積層構成にとって大きな利点となります。また、操作の仕組みにより、より迅速な組み立てと解体が可能になり、これは労働力と現場コストの削減に直接つながります。さらに、さまざまなモデルにわたる部品のモジュール性と互換性により、在庫とメンテナンスが簡素化され、さまざまなプロジェクトにわたる大規模なクレーン群を管理する企業にとって好ましい選択肢となっています。この建築上の優雅さは単なる美しさだけではありません。これは、プロジェクトのロジスティクスと現場の安全性を強化する、計算されたエンジニアリング ソリューションです。

• 干渉の低減: 高さが低いプロファイルにより、隣接するクレーンからのジブが衝突するリスクが大幅に最小限に抑えられ、操作クリアランス ゾーンが小さくなります。
• 強化された美観と許可: 視覚的に敏感な領域では、洗練されたデザインが好まれることが多く、許可プロセスの計画を簡素化できます。
• メンテナンスの容易化: コンポーネントへのアクセスが容易になり、高地でのタイバーのメンテナンスのような複雑さがなくなり、日常の点検やサービスを行うことができます。
• 迅速なコミッショニング: ボルトで固定する設計により迅速な展開が容易になり、プロジェクトがより早く吊り上げ作業を開始できるようになります。

アプリケーションと戦略的展開

トップレスタワークレーンの最適な用途を特定する

フラットトップ タワー クレーンの多用途性により、ほぼすべての中規模から大規模の建設プロジェクトに適していますが、その設計は特定のシナリオにおいて明確な利点をもたらします。これらのクレーンは、空間的制約とクレーン密度の高さを特徴とする現場で真の威力を発揮します。大規模な住宅や複合商業施設など、複数の高層ビルを同時に建設するプロジェクトが最有力候補です。極端な高低差を必要とせずに、複数のトップレス クレーンの旋回半径を重ねることができるため、現場を最大限にカバーする継続的な運用が保証されます。それらが目立つもう 1 つの重要なエリアは、航空管制ゾーンや厳しい高さ制限のある既存の構造物の近くです。固有の低い高さのプロファイルにより、義務付けられた空域の侵害を防ぎます。したがって、稼働中の空港や軍事基地の周囲での建設では、トップレスモデルの使用が義務付けられることがよくあります。さらに、あらゆる平方メートルが重要な都市埋め立てプロジェクトの場合、トップレス タワー クレーンの最適な用途による設置面積の削減と簡素化された艤装物流は、貴重な競争力を提供し、使用可能な建設スペースを最大化し、必要な公共アクセス通路を維持します。

• マルチクレーン サイト (クラスタリング): 複数のクレーンを同じ高さで安全に操作できるようにします。これは、大規模なキャンパスやツインタワーの開発に不可欠です。
• 高さ制限ゾーン: 飛行経路近くのプロジェクト、または構造物の高さを制限する地方条例に基づくプロジェクトには必須です。
• モジュラー/プレハブ構造: 正確で安定した吊り上げ能力は、プレキャスト コンクリート セクションやモジュラー ユニットを配置するのに最適です。
• 改修と改修: 狭いスペースや既存の構造物の近くに設置できることは、既存の建物に床や大きなコンポーネントを追加する場合に大きな利点となります。

フラットトップタワークレーンの組み立てプロセスをマスターする

フラットトップ クレーンの合理化された構造により、組み立てと解体が簡素化され、プロジェクトの諸経費を削減し、現場の中断を最小限に抑える重要な要素となります。フラットトップ タワー クレーンの組み立てプロセスは、他のタワー クレーンと同様に、基礎と最初のマスト セクションの組み立てから始まります。ただし、決定的な違いはジブとカウンタージブの取り付けです。キャットヘッドを備えた完全に組み立てられた単一の部品として吊り上げるのではなく、トップレス設計により、ジブセクションを、多くの場合、より小さく扱いやすいセグメントとして旋回ユニットに直接取り付けることができます。この方法では、組み立てに必要な補助クレーンが小さくなり、現場で必要なサポート機器の全体のサイズと設置面積が削減されます。次に、特殊な吊り上げカラーと油圧上昇機構を使用して、クレーンを作業高さまで上昇させます。組み立て時の安全プロトコルは厳格で、確実なボルト接続と正確な位置合わせに重点を置き、従来のタイバーに代わる応力負荷接続の完全性を確保します。この系統的なアプローチにより、高キャットヘッド モデルと比較して、より安全で、より予測可能で、より迅速なセットアップ スケジュールが可能になります。

• コンポーネントの軽量化: ジブセクションが軽量で操作しやすくなり、移動式アシストクレーンの使用にかかる時間とコストが削減されます。
• 組み立て中の風荷重の軽減: 高い位置に取り付けられたキャットヘッドがないため、重要なリギング段階で風がコンポーネントに影響を与える表面積が減少します。
• モジュラーセクション: 事前に取り付けられた小さなセクションを持ち上げて接続できるため、大型の単一リフトの場合、完璧な気象条件への依存が最小限に抑えられます。
• 簡素化された検査: 組み立て後の検査は、複雑なタイバーの張力ではなく、コア構造の接続ポイントに重点を置いています。

運用上の優位性とコスト効率

フラットトップクレーンとラフィングクレーンの利点を比較検討する

フラットトップ クレーンとラフィング ジブ クレーンのどちらを選択するかは、高層建築においてよくあるジレンマであり、フラット トップ クレーンとラフィング クレーンの利点を理解することは、現場の物流を最適化するために非常に重要です。ラフィングクレーンは、ジブをマストに近づけることができるため、隣接する建物の上でジブが自由に揺れることができない非常に狭い現場に最適です。ただし、フラットトップ タワー クレーン モデルは一般に、剛性の高い水平ジブにより、より短い半径でより速い動作サイクルとより高い最大吊り上げ能力を実現します。フラットトップ クレーンは、全体のサイクル タイム (荷物の持ち上げ、横行、配置の速度) が比較的に優れているため、360 度の全回転が可能な現場では生産性の高い主力製品となることがよくあります。さらに、ラフィングクレーンは機械的により複雑であり、ラフィング動作を管理するために追加のウインチやコンポーネントが必要となるため、初期購入コストが高くなり、メンテナンスの複雑さが増大します。フラットトップ クレーンのシンプルさと速度により、現場の形状がその使用を許可する場合、標準的な建設プロジェクトの期間にわたって投資収益率が向上することがよくあります。

主な違いを以下に示します。

フラットトップタワークレーンの荷重チャートの解釈の解読

安全性とパフォーマンスは、荷重グラフに示されているデータを正しく適用するかどうかにかかっています。フラットトップ タワー クレーンの荷重チャートの解釈は、安全な操作のための絶対的な制限を提供するため、プロジェクト マネージャーやオペレーターにとって重要なスキルです。荷重チャートは通常、作業半径 (クレーンの回転中心からフックまでの水平距離) とその半径での最大許容吊り上げ能力を関連付けた表またはグラフとして表示されます。チャート上の重要なポイントには、最大容量 (通常、実用的な最短半径での) と先端荷重 (最大作業半径での最大容量) が含まれます。容量は現場で使用される特定の構成 (マストの高さ、ジブの長さ、カウンターウェイトのセットアップ) によって「常に」左右されることを理解することが重要です。オペレーターは、クレーン故障の主な原因である過積載を防ぐために、荷物自体に加えてすべての吊り上げ装置 (スリング、フック、スプレッダーバー) の重量を考慮する必要があります。グラフの解釈を誤ると、特に容量制限と負荷の構造制限を混同すると、壊滅的な結果につながる可能性があります。必要な安全マージンを組み込んだメーカーのデータを常に厳守してください。

• 先端荷重を理解する: 記載されている最小容量は、ジブの最も遠いところで発生し、多くの場合、クレーン全体の使用に対する重大な制限要因となります。
• 総負荷対正味負荷: このグラフには総負荷容量がリストされています。オペレータはフック ブロックとリギングの重量を差し引いて、材料の正味耐荷重を求める必要があります。
• 風速ディレーティング: ほとんどのグラフは特定の最大風速に基づいています。敷地内の風力がこの制限を超える場合は、操業を停止するか、容量を削減する必要があります。
• 構成固有のデータ: この表は、リストされている特定のジブの長さとカウンターウェイトの組み合わせにのみ適用されます。変更を行う場合は、対応する新しいチャートを参照する必要があります。

財務計画: リフティングの経済学

フラットトップタワークレーンのレンタルコスト要因の分析

タワー クレーンの使用にかかる実際のコストの計算には、日次または月次のレンタル料金だけではありません。それには、ロジスティックスと契約上の変数を深く掘り下げる必要があります。フラットトップタワークレーンのレンタルコストの要因を理解することは、プロジェクトの予算を正確に立てるために不可欠です。最終的な価格は、クレーンのサイズ（容量とフック下の高さ）、レンタル期間、輸送距離、組み立てと解体のための現場の複雑さによって決まります。より大きな容量とより長いジブを備えた大型クレーンは、資本コストと輸送ロジスティクスの増加により、必然的に料金が高くなります。レンタル期間も重要です。通常、長期レンタル (例: 12 か月) の有効月額料金は、短期リース (例: 3 か月) よりもはるかに低くなります。さらに、支出全体の重要な部分には、コンポーネントを現場に往復するトラック輸送の費用、および組み立てと解体のプロセスに必要な専門の労働力と補助クレーンの費用をカバーする動員および動員解除の費用が含まれます。見積もりを評価するときは、何が含まれているかを慎重に検討する必要があります。定期的なメンテナンスはカバーされているか?オペレーターは含まれますか?これらの隠れたコストにより、プロジェクトの総予算が大幅に変わる可能性があります。

全体的な支出に影響を与える主な要因は次のとおりです。

FAQ（よくある質問）

タイバーサポートシステムなしでフラットトップタワークレーンはどのようにして安定性を維持するのでしょうか?

の安定性 フラットトップタワークレーン は、堅牢な高張力鋼コンポーネントと精密なエンジニアリングに基づいて構造接続が設計されています。サポートにキャットヘッドとタイバーを使用する代わりに、ジブとカウンタージブは、十分なプレストレスを与えた接続を使用して旋回ユニットに直接ボルトで固定されています。これにより、剛性の高い片持ちシステムが作成されます。構造的な力 (主に曲げモーメント) は、強化された旋回フレームとマスト セクション自体によって分散および吸収され、多くの場合、ハンマーヘッド型のものと比較してより大きく重いマスト セクションと強化された接続ポイントが使用されます。この設計により、静的および動的荷重が安全に管理され、重量物の持ち上げ作業に必要な構造的完全性の基本原則が維持され、同時に流線型のトップレス プロファイルが維持されます。

クレーンが複数ある狭い現場でトップレス モデルを使用する場合の主な安全上の利点は何ですか?

混雑した建設現場でトップレス モデルを使用することによる主な安全上の利点は、衝突防止対策と現場のリスクの軽減に直接関係しています。低いプロファイルにより、潜在的な衝突の最高点であるキャットヘッドが排除されます。これまでは、ジブがオーバーラップした場合の構造的干渉を防ぐために、隣接するクレーンの上部を垂直方向にかなりの距離 (多くの場合 10 メートル以上) 離す必要がありました。フラットトップ タワー クレーンの場合、主な懸念事項はジブの水平方向の重なりです。これにより、クレーンを同じ高さで互いに近づけて作業できるようになり、現場の密度と適用範囲が劇的に向上します。さらに、トップレス設計の簡略化された低高さの組み立てにより、高所での艤装に伴うリスクが最小限に抑えられ、フラットトップタワークレーンの組み立てプロセスの安全性を評価する際に見落とされがちな重要な要素である組み立てと解体の重要な段階でのより安全な環境に貢献します。

フラットトップ クレーンの最大吊り上げ能力は、一般的に同様のサイズのハンマーヘッド クレーンよりも低いですか?

必ずしもそうとは限りません。構造設計は異なりますが、最新のフラットトップ クレーンは、能力の点で非常に競争力のあるように設計されています。歴史的に、ハンマーヘッド クレーンはタイ バーの直接支持により先端荷重がわずかに高かったかもしれませんが、鋼の強度と接続技術の進歩により、このギャップは埋められました。特定の半径では、フラットトップ タワー クレーンは、特に半径が短い場合、従来のハンマーヘッド クレーンの能力と同等かそれを上回ることがよくあります。容量は主にマストセクションのサイズと巻上げウインチの力によって決まります。認識される能力の違いは、多くの場合、より迅速な組み立てや複数のクレーン現場での戦略的利点などの運用上の利点に次ぐものです。そのため、オペレーターは、使用されているモデルを正確に解釈するためのフラットトップ タワー クレーンの荷重チャートの解釈に熟練している必要があります。
